Jak pulpit nadzorczy pomaga łączyć pomiary, prognozy i diagnostykę w sieciach z OZE

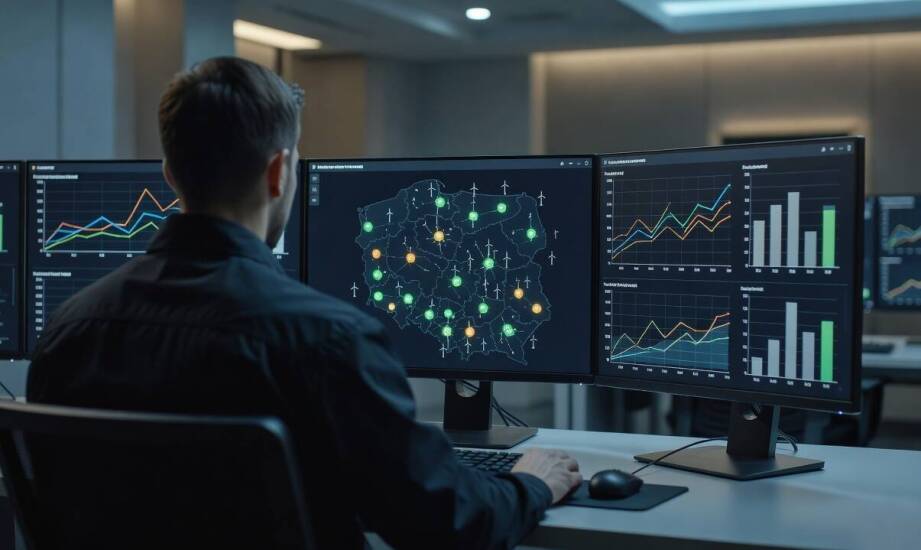

Operator w centrum nadzoru sieci widzi na ekranach setki wartości z liczników, rejestratorów i czujników obiektowych. Napływające sygnały opisują napięcia, prądy, moc czynną i bierną oraz częstotliwość pracy systemu. Integracja odnawialnych źródeł energii dodatkowo komplikuje ten obraz ze względu na dużą zmienność generacji wiatrowej i słonecznej. Surowe liczby bez odpowiedniego uporządkowania utrudniają dyspozytorom ocenę stabilności pracy infrastruktury przesyłowej i dystrybucyjnej. Rozproszone układy wymagają użycia specjalistycznych narzędzi informatycznych, które zestawiają rozbieżne zbiory parametrów technicznych w wielowymiarowy obraz sytuacyjny.

Porządkowanie danych z liczników, PMU i SCADA według czasu, miejsca i priorytetu

Infrastruktura pomiarowa dostarcza informacje w różnych formatach, opierając się na zróżnicowanych protokołach komunikacyjnych. Systemy SCADA agregują dane z urządzeń RTU i sterowników logicznych PLC, najczęściej pracując w cyklach sekundowych lub minutowych. Jednostki PMU rejestrują natomiast synchroniczne pomiary fazorów napięcia i prądu ze znacznikiem czasowym o dokładności rzędu milisekund. Próbkowanie w wybranych systemach tego typu osiąga kilkadziesiąt odczytów na sekundę, co pozwala bezbłędnie uchwycić bardzo szybkie stany przejściowe. Praca z tak zróżnicowanym strumieniem informacji wymusza sprzętowe ujednolicenie osi czasu i przypisanie zarejestrowanych zdarzeń do konkretnych węzłów fizycznej sieci.

Trzy oddzielne warstwy obrazu budują czytelny pulpit nadzorczy dla personelu operacyjnego. Pierwszy poziom przedstawia bieżący stan topologii sieci, wykorzystując schematy jednoliniowe z naniesionymi aktualnymi rozpływami mocy. Druga płaszczyzna nakłada na ten widok odchylenia od prognozowanej produkcji fotowoltaicznej i wiatrowej, wskazując precyzyjnie luki między założeniami a rzeczywistą wielkością generacji z OZE. Ostatni element interfejsu koncentruje się na diagnostyce i wyświetla wczesne symptomy degradacji poszczególnych urządzeń lub zbliżających się stanów awaryjnych.

Wizualna hierarchia obiektów ułatwia wyodrębnienie najbardziej krytycznych procesów zachodzących na liniach. Integracja konwencjonalnych danych z liczników z zaawansowanymi pomiarami fazorowymi tworzy obszarową widoczność systemu, znaną w nomenklaturze branżowej jako WAMS. Architektura ta wykrywa niebezpieczne oscylacje parametrów elektrycznych przed wystąpieniem fizycznych uszkodzeń aparatury. Przejrzysty podział napływających pakietów według ich pilności odciąża operatorów, chroniąc centrum nadzoru przed zjawiskiem szumu informacyjnego.

Znaczenie skal czasu, progów alarmowych i oznaczeń obszarów na mapie

Rozdzielczość czasowa determinuje poziom szczegółowości obserwowanych zjawisk fizycznych w systemie elektroenergetycznym. Krótkie okna sekundowe służą do wychwytywania mikrozakłóceń częstotliwości i nagłych zapadów napięcia. Obrazowanie uśrednionych wartości w przedziałach minutowych lub godzinowych uwidacznia długoterminowe trendy obciążeniowe głównych transformatorów oraz powolne narastanie różnic bilansowych. Analizy dobowe, a także szersze zestawienia tygodniowe, pomagają identyfikować powtarzalne wzorce sezonowe. Ułatwia to dyspozytorom harmonogramowanie wyłączeń planowych i bezpiecznych prac konserwacyjnych.

Mechanizm progów alarmowych tłumaczy skomplikowaną matematykę sieci na proste komunikaty barwne. Praca w dopuszczalnym zakresie tolerancji pozostawia zielony status stacji, podczas gdy narastające asymetrie wyzwalają ostrzegawczy kolor żółty. Przekroczenie limitów natychmiast uruchamia czerwoną sygnalizację i kategoryzuje incydent jako pilny do zweryfikowania. Kontekst geograficzny w interfejsie pozwala osadzić tego typu ostrzeżenia na czytelnych mapach GIS. Pracownik centrum dyspozytorskiego momentalnie widzi rzeczywistą lokalizację przeciążonego odcinka na tle zabudowy lub ukształtowania terenu.

Nowoczesne pakiety oprogramowania integrują wieloaspektową analizę zdarzeń wewnątrz jednego okna operacyjnego. Zaawansowane systemy wizualizacji danych działają jako środowisko łączące prognozy meteorologiczne, raporty z przeglądów oraz wartości przesyłane bezpośrednio z cyfrowych przekaźników zabezpieczeniowych. Uprawniony użytkownik płynnie przełącza ekrany, filtruje zdarzenia według stopnia wagi i w razie potrzeby cofa widok na osi czasu.

Praktycznym przykładem zaawansowanych prac badawczych i rozwojowych na rzecz bezpieczeństwa zasilania jest polski Instytut Energetyki. Realizowane tam testy technologii obejmują rozwiązania wykorzystujące IEC 61850 na potrzeby instalacji odnawialnych, klastrów energii oraz wirtualnych elektrowni. Działalność laboratoryjna sprawdza metody bezkolizyjnej integracji informacji z jednostek pomiarowych PMU z lokalnymi urządzeniami kompensacyjnymi. Walidacja kodu we wczesnej fazie projektowej weryfikuje odporność algorytmów sterujących na styku kilku różnych standardów transmisji.

Spójny pulpit informacyjny dla rozproszonej energetyki przestaje być zbiorem oderwanych cyfr, stając się wysoce interaktywnym środowiskiem decyzyjnym. Współbieżna analiza wektorów napięciowych, informacji o stanie łączników i symulacji pogodowych zdecydowanie redukuje czas niezbędny na zdiagnozowanie pierwotnej przyczyny usterki. Zoptymalizowany pod kątem ergonomii interfejs minimalizuje ryzyko błędnej oceny sytuacji przez człowieka, poprawiając stabilność dostaw energii z niesterowalnych źródeł odnawialnych.
