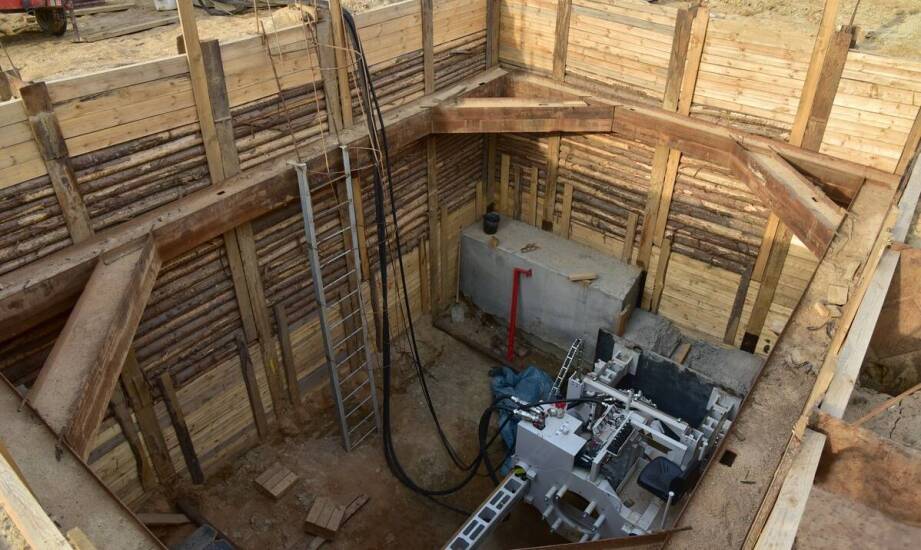

Kotwienie obudowy głębokiego wykopu — kiedy przewidzieć je w projekcie fundamentowania

Inwestycje deweloperskie w gęstej zabudowie miejskiej wiążą się z rygorystycznymi ograniczeniami przestrzennymi. Realizacja projektów w historycznych lub gęsto zaludnionych dzielnicach często wymusza schodzenie z poziomem posadowienia kilkanaście metrów poniżej rzędnej terenu. Bliskie sąsiedztwo istniejących budynków oraz wąskie obrysy działek uniemożliwiają swobodne skarpowanie wykopu, a nierzadko wykluczają też zastosowanie klasycznego rozparcia wewnętrznego. Prowadzenie prac w takich warunkach wymaga zaprojektowania sztywnej obudowy, która powstrzyma napór mas ziemnych. Przykładem wyzwań inżynieryjnych jest zabezpieczanie placów budowy w Trójmieście, gdzie złożony układ warstw geologicznych dodatkowo komplikuje zadanie inżynierów. Zastosowanie odpowiedniego układu zewnętrznego pozwala ustabilizować ściany szczelne lub palisady bez blokowania przestrzeni roboczej wewnątrz docelowej bryły podziemnej. Takie podejście zabezpiecza mienie sąsiednie i zapewnia ciągłość procesów technologicznych.

Mechanizm pracy obudowy i rola mikropali w fazowaniu robót

Główne zadanie układów stabilizujących polega na przejęciu parcia gruntu i wody, a następnie przekazaniu tych obciążeń poza strefę aktywnego osuwiska. Kotwy gruntowe przenoszą siły poziome działające na obudowę wykopu w głąb stabilnego podłoża, co radykalnie ogranicza odkształcenia ścian szczelnych oraz stalowych ścianek z grodzic. Typowy element nośny składa się z głowicy, swobodnego odcinka cięgna oraz części kotwiącej, zagłębianej w nośnej warstwie geologicznej. Zapewnia to wymaganą siłę wyciągającą i utrzymuje profil ściany w projektowanych granicach. Dzięki wyprowadzeniu sił na zewnątrz, wnętrze przestrzeni roboczej pozostaje całkowicie wolne od przeszkód. Sprzyja to sprawnemu wznoszeniu konstrukcji żelbetowych. Utrzymanie stateczności wysokich ścian wymaga najczęściej wykonania elementów wyciąganych w kilku rzędach, które aktywuje się wraz z postępem prac ziemnych.

W projektach geotechnicznych często łączy się różne technologie, jednak ich funkcje pozostają ściśle rozdzielone. Mikropale iniekcyjne służą przede wszystkim do przenoszenia dużych obciążeń osiowych na głębsze warstwy. Wykorzystuje się je do posadowienia nowych obiektów lub wzmacniania fundamentów budynków sąsiednich. Podczas etapowego głębienia wykopu pionowe mikropale nie mogą zastąpić poziomego zakotwienia, ponieważ ich sztywność na zginanie jest zbyt niska do powstrzymania naporu bocznego. Elementy palowe stanowią stały składnik nośny konstrukcji, podczas gdy powiązanie obudowy ma zazwyczaj charakter tymczasowy i służy wyłącznie bezpiecznemu przeprowadzeniu etapu fundamentowania.

Warunki gruntowe a dobór technologii zabezpieczających

Specyfika lokalnej geologii ma decydujący wpływ na parametry całego systemu oporowego. W rejonach przybrzeżnych i deltowych często zalegają grunty o niskich parametrach wytrzymałościowych. Obecność niekontrolowanych nasypów, namułów czy torfów utrudnia uformowanie nośnej buławy iniekcyjnej. Słabe warstwy przypowierzchniowe wymuszają wiercenie otworów pod mniejszym kątem i poszukiwanie oparcia na znacznie większych głębokościach. Dodatkowym czynnikiem ryzyka jest wysoki poziom wód podziemnych. Prace w takich warunkach wymagają szczelnej zapory oraz kontrolowanego obniżenia zwierciadła wody. Zdarzają się realizacje, gdzie konieczne jest odpompowanie cieczy na głębokość 6 metrów przy obszarach roboczych o powierzchni przekraczającej 3000 metrów kwadratowych. Skuteczne odwodnienie w połączeniu z odpowiednim naciągiem cięgien zapobiega groźnym przemieszczeniom masywu gruntowego.

Decyzja o sposobie podparcia ścian zapada już na etapie projektowania posadowienia całego obiektu. Odpowiednio zaplanowane i osadzone kotwy Gdańsk chronią przed skutkami odkształceń terenu w historycznych częściach miasta. Wybór optymalnej metody wymaga integracji wszystkich planowanych zabiegów w podłożu, obejmujących zarówno wykonanie pali CFA, jak i instalację osprzętu naciągowego. Spółka Geotech Fundamenty realizuje specjalistyczne prace geotechniczne, dostosowując układ stężający obudowę wykopu do rzeczywistego profilu warstw nośnych. Właściwe rozpoznanie pozwala precyzyjnie ustalić siły operacyjne, odległości między elementami zbrojenia oraz bezpieczne rzędne instalacji.

Zabezpieczenie ścian głębokiego wykopu to skomplikowany proces inżynieryjny, który nie opiera się na uniwersalnych schematach. Przyjęcie konkretnego układu stężającego wynika zawsze z docelowej geometrii obiektu podziemnego, lokalnych parametrów geotechnicznych oraz wrażliwości otaczającej infrastruktury na osiadanie. Brak możliwości wyprowadzenia rozparcia wewnętrznego na wąskich działkach sprawia, że metody cięgnowe pozostają najpewniejszym sposobem na utrzymanie stateczności konstrukcji. Prawidłowo zaprojektowany system podparcia minimalizuje ryzyko awarii, ułatwia swobodne prowadzenie robót fundamentowych i zapewnia niezbędne bezpieczeństwo sąsiadującym budynkom w trakcie trwania inwestycji.
